U HZ-52Z系列側裝式磁翻柱液位計， 是本廠引進、吸收國外同類產品， 并加以吸收、消化、提高， 按原化學工業部頒布的磁性液位計標準HG/T 21584-95研制生產的產品?？捎糜谒?、罐、槽、球形容器和鍋爐等設備的介質液位檢測。該系列磁性液位計可以做到高密封、防泄漏適應于高壓、高溫、腐蝕性介質的液位測量，使用可靠，安全性好，它彌補了玻璃板(管)液位計指示不清晰，易破碎的不足，不受高、低溫度劇變的影響，不需多組液位計的組合。全過程測量無盲區，顯示醒目，讀數直觀，測量范圍大，特別是現場指示部分，由于不與液體介質直接接觸，所以對高溫、高壓高粘度、有毒、有害、強腐蝕性介質，更顯其優越性。因此，它比傳統的玻璃管，板式液位計具有更高的可靠性、安全性、先進性、實用性。側裝式磁翻柱液位計的最顯著特點是液體介質與指示器完全隔離，所以在任何情況下都非常安全、可靠、耐用、而且各種型號的液位計配上液位報警、控制開關， 可實現液位或界位的上、下限越位報警、控制或聯鎖， 配上靜壓式液位變送器或干簧-電阻式液位變送器， 可將液位、界位信號轉換成二線制4-20mADC標準信號，實現遠距離指示、檢測、記錄與控制。該系列側裝式磁翻柱液位計可廣泛適用于電力、石油、化工、冶金、環保、船舶，建筑、食品等各行業生產過程中的液位測量與控制。

特點

適合容器內液體介質的液位、界位的測量。除現場指示，還可配遠傳變送器、報警開關、控制開關，檢測功能齊全。

●指示新穎，讀數直觀、醒目，觀察指示器的方向可根據用戶需要改變角度。

●測量范圍大，不受貯槽高度限制。

●指示機構與被測介質 隔離，因而密封性好，可靠性高，使用安全。

●結構簡單，安裝方便，維護費用低 磁性浮 、磁翻柱 指示器

●耐腐蝕、無需電源、防爆

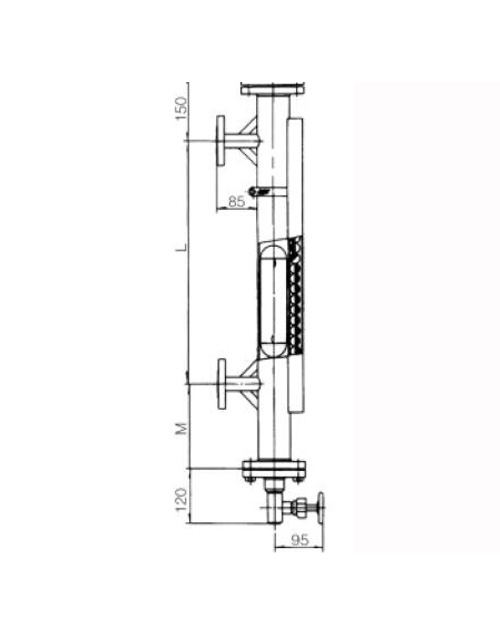

結構原理

液位計根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的 磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻柱翻轉180°，當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。

液體介質密度與沉筒距對照表(PN 1.6~40.MPa)

1、測量范圍：0~15000mm。

2、準確度：±10mm±16mm

3、翻柱直徑：10mm16mm

4、公稱壓力：PN 1.6~10.0MPa

5、公稱通徑：DN20mm

6、介質密度：≥0.45g/cm

7、介質密度差：≥0.15g/cm(測量界位)

8、介質溫度：-20~+250℃(特殊要求可達450℃)

9、介質粘度：≤150Cp=200cst， 對于粘度大的介質或溫度低

時易結晶的介質，可根據用戶要求選帶蒸汽夾套式液位計

10、環境振動：頻率≤25Hz振幅≤0.05mm

11、跟隨速度：≤0.08m/s

12、連接法蘭：采用化工部1997年最新頒布的HG20592~20635-97標準若采用其他標準

(如GB， ANSI， DIN等標準) ， 請用戶在訂貨時注明。

13、SX G系列數字顯示調節報警儀、光柱顯示調節報警儀詳見說明書。

報警器技術參數

1、供電電源電壓：220V.AC，50Hz，

2、輸出信號：二：常開，二常閉開關信號

3、開關觸點容量：220V，2A

4、工作壽命：>105次

5、報警精度：±5mm

6、環境溫度：-40~+60℃

7、環境振動：頻率≤25Hz振幅≤0.5mm

8、防爆型式及防爆標志：經化工部電氣儀表防爆質量監督檢驗中心檢驗合格。

防爆標志dI IBT 6。防爆證號：CE 991009

9、報警開關防爆軟管接口：M20X1.5內螺紋。

運傳(變送)裝置技術參數

1、遠傳裝置量程：0~15000mm；在同一個設備上，因量程過大而同時使用多臺同一型號

的浮子液位計時，遠傳部分可以串聯使用，但用戶在訂貨時須注明。

2、精度：±10mm

3、回差：±10mm

4、輸出信號：4~20mA.DC

5、遠傳最大距離：3Km，設電纜電容、電感最大值不超過0.04uF、2mH

6、電源電壓：24V.DC、220V.AC50Hz(浮子液位計配帶24V直流穩壓電源)

7、環境溫度：-40~+60℃

8、環境振動：頻率≤25Hz振幅≤0.05mm

9、負載阻抗：250Q

10、防爆軟管接口：M20X1.5內螺紋

11、功耗：<1.0W

12、防爆型式及防爆標志：經化工部電氣儀表防爆質量監督檢驗中心檢驗合格。

防爆標志：d lIBT 6。防爆證號：CE 991008。
