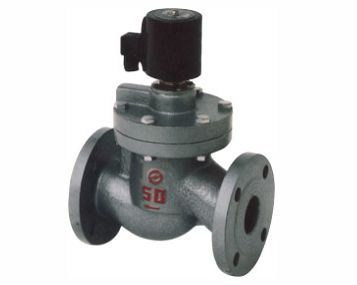

ZCZP蒸汽電磁閥

【ZCZP蒸汽電磁閥產品用途】：

本閥適用于以蒸汽為加熱介質，進行溫度自動控制的執行機構�？蓪�(duì)蒸汽加熱器、散熱器、干燥器等蒸汽設備及各類溫度自控儀。蒸汽定型機、蒸汽機、蒸汽回潮機等成套設備的鍋爐蒸汽管道進行二位式自動控制和遠程控制。廣泛應用于染化、紡織、印染、食品、醫藥、卷煙、水泥制品、石油化工、冶金等部門的自控系統。

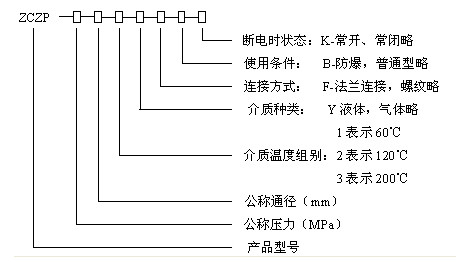

【ZCZP蒸汽電磁閥規格說明】：

【ZCZP蒸汽電磁閥技術參數】：

工作介質	蒸汽及其他腐蝕性氣體
介質溫度℃	≤200
公稱壓力（MPa）	1.6
工作壓差（MPa）	0.05~1.6							0.1~1.6
電源電壓	AC220V其余規格可作特殊訂貨
使用壽命	按JB/T7352-94規定
額定流量系數 （KV）
泄漏量（ml/min）	按JB/T7352-94 . F 規定
公稱通徑	15	20	25	32		40	50		65	80	100	125	150
功耗（VA）	40、30				30

【ZCZP蒸汽電磁閥安裝尺寸】：

公稱通徑 DN	內螺紋連接			法蘭連接
	外形尺寸		內螺紋	外形尺寸		法蘭尺寸
	H	L	G	H	L	D	D1	D2	b	f	n-d
15	153	92	1/2	175	130	95	65	46	14	2	4-Φ14
20	153	92	3/4	180	150	105	75	56	16	2	4-Φ14
25	153	110	1	195	160	115	85	65	16	3	4-Φ14
32	176	120	1 1/4	205	180	140	100	76	18	3	4-Φ18
40	176	140	1 1/2	220	200	150	110	84	18	3	4-Φ18
50	192	162	2	235	230	165	125	99	20	3	4-Φ18
65				250	290	185	145	118	20	3	4-Φ18
80				260	310	200	160	132	20	3	8-Φ18
100				290	350	220	180	156	22	3	8-Φ18
125				365	400	250	210	184	22	3	8-Φ18
150				400	480	285	240	211	24	3	8-Φ22
200				416	600	340	295	266	24	3	12-Φ22
250				434	730	405	355	319	26	4	12-Φ26
300				490	850	460	410	370	28	4	12-Φ26

【ZCZP蒸汽電磁閥訂貨須知】：

1.訂貨時請注明型號，公稱通徑，公稱壓力，工作介質，工作壓差，介質溫度，電源電壓及頻率，介質粘度。

2.電磁閥一般工作電壓為220V，電壓波動量為85% ~ 110%的額定電壓，如果超過此范圍，請訂貨時注明電壓的波動量，其他規格電源電壓可做特殊訂貨。

3.閥門的開通時間達12小時/天以上，請選用常開式電磁閥。當使用環境周圍有易燃易爆品，請選用防爆型電磁閥。

4.若已經由設計單位選定上正流體公司的ZBSF不銹鋼電磁閥型號，請按ZBSF不銹鋼電磁閥型號直接向我司銷售部訂購。
5.當使用的場合很重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。

【ZCZP蒸汽電磁閥安裝須知】：

1.安裝時電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。

2.電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表面上的污物及過濾器，須定期清潔干凈。

3.在電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行，安裝旁路裝置。

如圖（三）當電磁閥安裝在支路時，電磁閥的口徑應比主管道上的閥門口徑小，

如圖（四）分路裝置。注意：支路上的閥門平時須關閉。

4.安裝電磁閥前，管道必須清洗干凈。建議閥前安裝過濾器，蒸汽管路安裝疏水閥。

5.不要將閥安裝于管道低凹處，以免因蒸汽冷凝水，雜質等沉淀在閥內而妨礙動作。

6.普通型不可在爆作危險場合使用。

7.在管道剛性不足情況下，建議把閥前后管子用支架固定，以防電磁閥工作時引起振動。

8.在安裝前，要注意看清產品標牌，認真閱讀使用說明書，判斷產品是否符合使用條件。

9.電磁閥前后管道上需裝壓力表，以便觀察管道壓力。
