氣動電磁閥工作原理

    氣動電磁閥的工作原理：

    氣動電磁閥里有密閉的腔，在的不同位置開有通孔，每個孔都通向不同的氣管，腔中間是閥，兩面是兩塊電磁鐵，哪面的磁鐵線圈通電閥體就會被吸引到哪邊，通過控制閥體的移動來檔住或漏出不同的排氣的孔，而進氣孔是常開的，壓縮空氣就會進入不同的氣管，然后通過壓縮空氣的壓力來推動氣缸的活塞，活塞又帶動活塞桿，活塞竿帶動機械裝置動。這樣通過控制電磁鐵的電流就控制了機械運動。

    一般氣動電磁閥的閥體上都會有氣路圖，看懂氣路圖便能大致的知道電磁閥是如果工作的。

                                                圖1

    例如：以上氣路圖1，我們從左到右依次介紹，

                                      圖2

    圖2中左邊這個符號一般代表了是底部彈簧。

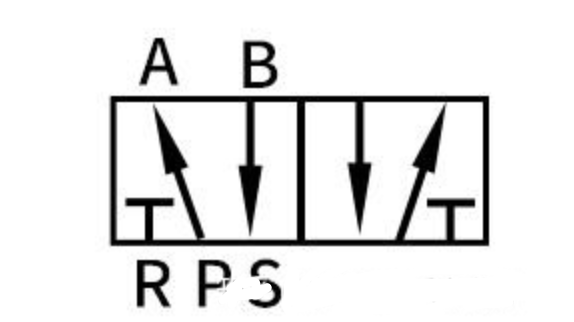

                                                   圖3

    中部為閥體部分，有三部分的含義

    一，判斷電磁閥為幾位幾通；

    如圖3，圖中有兩個方框，則表示此電磁為二位，A/B/R/P/S代表的是閥體的孔位，五個字母表示為五通，那么此電磁閥為二位五通電磁閥。以此類推。

    二，如何判斷斷電時狀態和通電時狀態；

    一般說斷電狀態為初始狀態，通常斷電是的氣路都會有氣控字符標識，另外則是通電狀態下的氣路運行路線。如是三位的，會有兩個線圈或者先導閥，哪個線圈通電，則靠近通電線圈一側的方框，為此時的氣路運行路線。

    三，不同狀態下的氣路運行路線

    如圖3，斷電時，由P孔進氣，A孔出氣，作用于執行元件，通過B孔，最終在S孔排出，R孔關閉。通電時，由P孔進氣，B孔出氣，作用于執行元件，通過A孔，最終在R孔排出，S孔關閉。

                                    圖4

    右邊部位如圖4一般表示線圈或者先導小閥。

    相信，學會了看氣動閥的氣路圖，其原理理解起來是很簡單的！
