D971W電動閥門系列通風電動蝶閥采用與閥體相同材料加工成密封圈，采用電或氣動傳動。其適用溫度隨閥體選材而定，公稱壓力≤0.6MPa,一般適用于工業、冶金、環保等管道作通風調節介質流量之用。
特點
1、設計新穎、合理、結構 ，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。
采用標準
設計標準：GB/T12238-1989 JB/T8692-1998
法蘭連接尺寸：GB/T9115.1-2000
結構長度 h：GB/T12221-1989
壓力試驗：GB/T13927-1992;JB/T9092-1999
| 公稱通徑 | DN（mm） | 50～2000 | ||
公稱壓力 | PN（MPa） | 0.05 | 0.25 | 0.6 |
試驗壓力 | 強度試驗 | 0.075 | 0.375 | 0.9 |
密封試驗 | ≤1.5%泄漏量 | |||
適用介質 | 煤氣、含塵氣體、煙道氣等。 | |||
適用溫度 | 氣傳動、電傳動。 | |||
 |

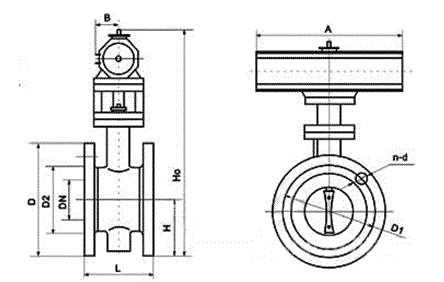

公稱通徑 | 結構長度 （標準值） | 外形尺寸 （參考值） | 連接尺寸 （標準值） | 重量 | |||||||||
0.05MPa和0.25MPa | 0.6MPa | ||||||||||||
毫米 | 英寸 | L | H | H0 | A | B | D | D1 | n-d | D | D1 | n-d | |
50 | 2 | 108 | 70 | 337 | 180 | 65 | 140 | 110 | 4-14 | 140 | 110 | 4-14 | 16 |
65 | 21/2 | 112 | 80 | 357 | 180 | 65 | 160 | 130 | 4-14 | 160 | 130 | 4-14 | 17 |
80 | 3 | 114 | 95 | 385 | 180 | 65 | 190 | 150 | 4-18 | 190 | 150 | 4-18 | 19 |
100 | 4 | 127 | 105 | 405 | 180 | 65 | 210 | 170 | 4-18 | 210 | 170 | 4-18 | 22 |
125 | 5 | 140 | 120 | 483 | 245 | 72 | 240 | 200 | 8-18 | 240 | 200 | 8-18 | 27 |
150 | 6 | 140 | 132 | 508 | 245 | 72 | 265 | 225 | 8-18 | 265 | 225 | 8-18 | 31 |
200 | 8 | 152 | 160 | 566 | 245 | 72 | 320 | 280 | 8-18 | 320 | 280 | 8-18 | 47 |
250 | 10 | 165 | 187 | 623 | 245 | 72 | 375 | 335 | 12-18 | 375 | 335 | 12-18 | 68 |
300 | 12 | 178 | 220 | 750 | 355 | 93 | 440 | 395 | 12-22 | 440 | 395 | 12-22 | 79 |
350 | 14 | 190 | 245 | 803 | 355 | 93 | 490 | 445 | 12-22 | 490 | 445 | 12-22 | 130 |
400 | 16 | 216 | 270 | 852 | 355 | 93 | 540 | 495 | 16-22 | 540 | 495 | 16-22 | 141 |
450 | 18 | 222 | 297 | 907 | 355 | 93 | 595 | 550 | 16-22 | 595 | 550 | 16-22 | 190 |
500 | 20 | 229 | 322 | 960 | 355 | 93 | 645 | 600 | 20-22 | 645 | 600 | 20-22 | 225 |
600 | 24 | 267 | 377 | 1080 | 550 | 350 | 755 | 705 | 20-26 | 755 | 705 | 20-26 | 245 |
700 | 28 | 292 | 430 | 1185 | 550 | 350 | 860 | 810 | 24-26 | 860 | 810 | 24-26 | 320 |
800 | 32 | 318 | 487 | 1300 | 550 | 350 | 975 | 920 | 24-30 | 975 | 920 | 24-30 | 405 |
900 | 36 | 330 | 537 | 1400 | 550 | 350 | 1075 | 1020 | 24-30 | 1075 | 1020 | 24-30 | 500 |
1000 | 40 | 410 | 587 | 1500 | 550 | 350 | 1175 | 1120 | 28-30 | 1175 | 1120 | 28-30 | 700 |
1200 | 48 | 470 | 702 | 1825 | 600 | 350 | 1375 | 1320 | 32-30 | 1405 | 1340 | 32-33 | 750 |
